Kako uskladiti otpornički senzor goriva s mjeračem ili kontrolerom

Ništa ne uništava savršenu vožnju brže od krajnje netočnog mjerača goriva. Napunite spremnik, okrenete ključ i gledate kako kazaljka tvrdoglavo stoji na nuli. Neusklađeni senzor goriva i mjerač rezultiraju netočnim očitanjima, zaglavljenim vozilima ili stalnim dijagnostičkim glavoboljama. Ovaj frustrirajući scenarij događa se kada električni otpor iz spremnika goriva ne govori istim jezikom kao vaš instrument na kontrolnoj ploči.

Ovaj vodič raščlanjuje kako identificirati vaš trenutni hardver, procijeniti kompatibilnost i odabrati pravu metodu za usklađivanje izlaza signala. Savršenu točnost možete postići izravnom zamjenom, inline pretvorbom ili softverskom kalibracijom. Istraživat ćemo kako točno analogni sustavi tumače mjere otpora i zašto ispravno usklađivanje sprječava skupe prerade.

Graditelji, restauratori i inženjeri koji procjenjuju kompatibilnost komponenti za automobile, brodove ili izradu po narudžbi ovdje će pronaći rješenja koja se mogu poduzeti. Naučit ćete industrijske standarde, protokole testiranja i najbolje prakse kako bi vaš sustav bio pouzdan i siguran.

Ključni podaci za van

• Otporni odašiljač razine goriva mora odgovarati potrebnom rasponu ohma mjerača i smjeru kretanja (npr. nisko prema visokom u odnosu na visoko prema niskom).

• Neusklađene komponente mogu se riješiti zamjenom odašiljača, zamjenom mjerača ili instaliranjem ugrađenog programabilnog pretvarača signala.

• Kalibracija na razini softvera vrlo je učinkovita za moderne digitalne kontrolere, ali zahtijeva precizna osnovna mjerenja stanja praznog i punog otpora pošiljatelja.

Cijena neusklađenosti komponenti: zašto su ohmi rasponi važni

Analogni mjerači pretvaraju različite električne otpore u položaj igle. Tradicionalni mjerač goriva možete zamisliti kao specijalizirani ohmmetar dizajniran da stoji na vašoj nadzornoj ploči. Unutar mjerača, magnetske zavojnice ili bimetalne trake reagiraju na električnu struju koja prolazi kroz njih. Odašiljačka jedinica unutar vašeg spremnika goriva regulira ovu struju. Dok se poluga plovka pomiče gore-dolje na površini goriva, ona se pomiče po otporničkoj ploči. Ovaj fizički pokret mijenja vrijednost otpora koja se šalje na mjerač.

Ako mjerenje otpora pošiljatelja ne odgovara tvorničkoj kalibraciji mjerača, mjerač će očitati unatrag, označiti kraj pun ili prazan, ili pokazati kratki spoj. Na primjer, dovođenje signala visokog otpora u mjerač koji očekuje signal niskog otpora prisiljava iglu da se ukopa iznad oznake 'Puno'. Vožnja s postavljenim mjeračem čini vašu ploču s instrumentima beskorisnom. Gubite mogućnost točnog praćenja potrošnje goriva, što neizbježno dovodi do toga da ostanete bez goriva na rubu ceste.

Zamjena pumpe za gorivo ili senzora bez provjere kompatibilnosti mjerača često dovodi do dva puta povlačenja spremnika za gorivo. To predstavlja skup i dugotrajan rizik implementacije. Ispuštanje teškog spremnika goriva zahtijeva rješavanje krhkih vodova goriva, zahrđalih traka za pričvršćivanje i opasnih isparenja. Obaviti ovaj posao jednom je posao. Učiniti to dvaput jer ste preskočili osnovni test multimetrom frustrirajuće je rasipanje resursa.

Osnova za bilo koju odluku o kupnji ili rješavanju problema zahtijeva definiranje dva vitalna pokazatelja. Prvo, morate izmjeriti vrijednost otpora na 'Prazno'. Drugo, morate izmjeriti vrijednost otpora na 'Puno'. Bez ove dvije podatkovne točke ne možete točno dijagnosticirati komunikacijski kvar između spremnika i ploče. Uspostavljanje ovih ograničenja daje temelj za procjenu zamjene hardvera ili kalibracije softvera.

Uobičajene pogreške u ovoj fazi uključuju pretpostavku da svi rezervni dijelovi koriste univerzalni standard. Ne postoji jedinstveni univerzalni standard za elektroniku razine goriva. Prije nego što kupite zamjenske dijelove, morate mapirati svoje točne sistemske zahtjeve.

Prepoznavanje industrijskih standardnih raspona oma

Prije zamjene dijelova, identificirajte standard s kojim trenutno radite. The Tržište otpornih pošiljatelja razine goriva uvelike je podijeljeno na posebne regionalne standarde i standarde proizvođača. Inženjeri su uspostavili ove različite krivulje otpora prije nekoliko desetljeća, a one su i danas ostale ugrađene u stari hardver.

Naići ćete na nekoliko velikih otpora, ovisno o podrijetlu i razdoblju vašeg vozila. Američki proizvođači favorizirali su određene raspone, dok su europski i azijski proizvođači usvojili potpuno različite metrike. Poznavanje ovih povijesnih standarda pomaže vam da odmah suzite svoj postupak rješavanja problema.

• Standardni američki (Stewart Warner): 240 ohma (prazno) do 33 ohma (puno). Razumijevanje Kompatibilnost senzora goriva od 240-33 ohma ključna je za klasične američke automobile mišića i naknadne mjerače.

• Europski/pomorski standard: 10 ohma (prazno) do 180 ohma (puno). Europski proizvođači automobila i mnoga pomorska plovila koriste ovaj zamah od niskog do visokog otpora.

• Azijski/naknadni standard: 0 ohma (prazno) do 190 ohma (puno). Odabir a Senzor razine goriva od 0-190 ohma uobičajen je u modernim pomorskim i prilagođenim aplikacijama.

• Ford / Chrysler (prije 1989.): 73 ohma (prazno) do 10 ohma (puno). Ovo kretanje od visokog do niskog poznato je po tome što uzrokuje glavobolje tijekom izgradnje restomoda.

• GM (prije 1965.): 0 ohma (prazno) do 30 ohma (puno). Rana vozila General Motorsa oslanjala su se na ovaj vrlo uski prozor otpora.

• GM (1965+): 0 ohma (prazno) do 90 ohma (puno). GM je proširio raspon otpora sredinom 1960-ih za bolju rezoluciju mjerača.

Kako bismo vam pomogli da brzo vizualizirate te razlike, sakupili smo podatke u nastavku.

Standardni rasponi otpora senzora goriva prema regiji i proizvođaču

Primijetite kako neki sustavi prelaze s visokog otpora na niski otpor dok gorivo puni spremnik. Drugi čine upravo suprotno. Ako pomiješate visoko-nisko odašiljač na nisko-visokom mjeraču, vaša kontrolna ploča će vam reći da je spremnik pun dok zapravo radite na isparenja.

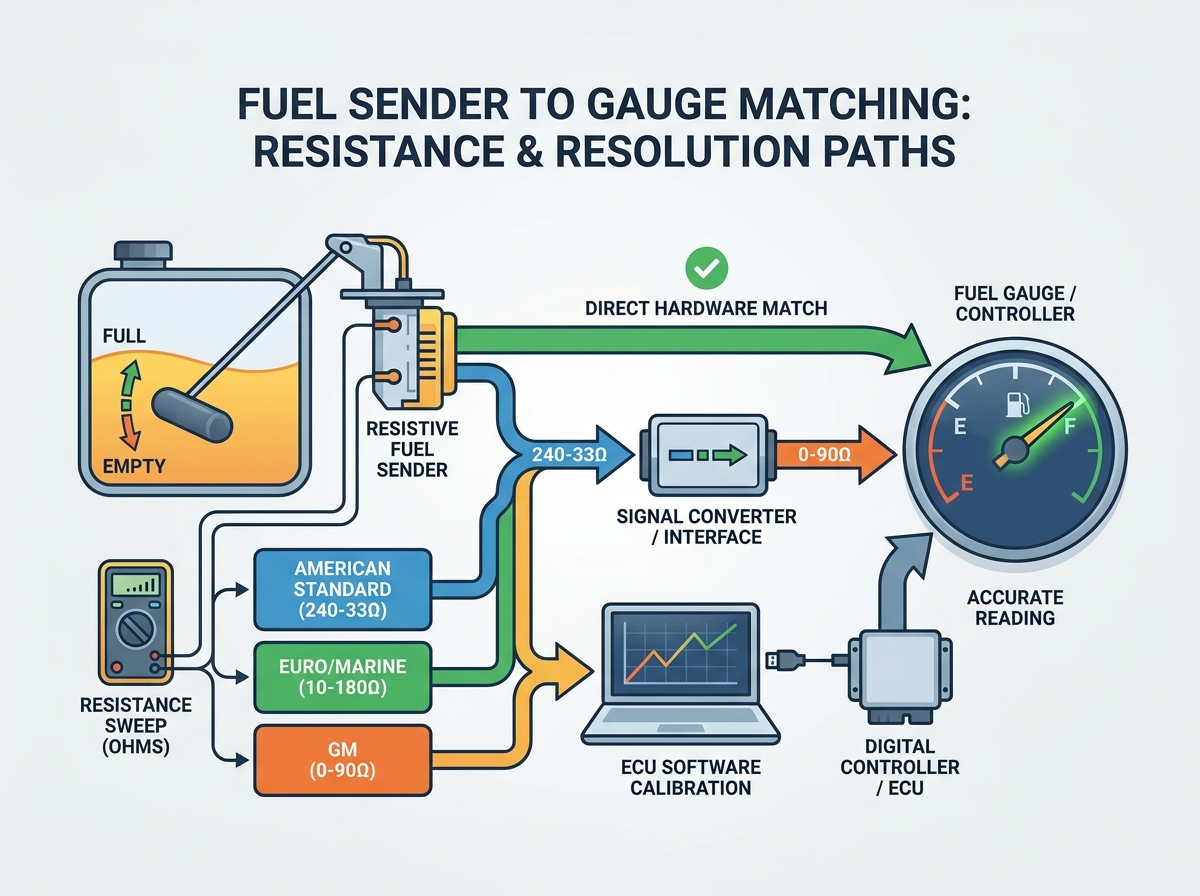

Okvir evaluacije: odabir vašeg puta rješavanja problema

Kada se suočite s neusklađenošću, procijenite tri održiva puta rješenja na temelju proračuna, rada i arhitekture sustava. Svaka konstrukcija nosi jedinstvena ograničenja. Starodobna restauracija zahtijeva drugačije strategije rješavanja problema od izrade modernog trkaćeg automobila. Rješenja dijelimo na tri strukturirana puta.

Put 1: Izravna zamjena komponente (podudaranje hardvera)

Najjednostavnija metoda uključuje fizičku zamjenu hardvera tako da obje komponente dijele identičan standard otpornosti. Možete kupiti novi mjerač prilagođen vašem postojećem spremniku ili kupiti novi pošiljatelj prilagođen vašoj nadzornoj ploči.

• Prednosti: Ovo pruža najpouzdaniji popravak. Uspostavljate najnižu točku kvara jer uklanjate složenu posredničku elektroniku. Analogni sustavi inherentno favoriziraju izravna hardverska podudaranja.

• Protiv: zahtijeva intenzivan fizički rad. Morate ispustiti spremnik da biste zamijenili jedinicu odašiljača ili modificirati instrument ploču da biste zamijenili mjerač. Spremnici izrađeni po narudžbi često nemaju univerzalne prirubnice za montažu, što otežava fizičku zamjenu pošiljatelja.

Put 2: Inline pretvarači signala / moduli sučelja

Ako ne možete promijeniti hardver, možete promijeniti signal u sredini toka. Ugrađeni programabilni pretvarač signala nalazi se između spremnika i ploče s instrumentima. On presreće signal otpora, ponovno ga izračunava i daje točan otpor koji vaš mjerač očekuje.

• Prednosti: To vam omogućuje da zadržite izvorne OEM mjerače dok koristite moderne rezervne spremnike goriva. Programabilni moduli lako invertiraju signale. Na primjer, oni mogu bez napora pretvoriti odašiljač od 240-33 ohma u pogon mjerača od 0-90 ohma.

• Nedostaci: Dodaje potencijalnu elektroničku točku kvara. Ovi moduli zahtijevaju čisto napajanje od 12 V i vrlo sigurno uzemljenje kako bi funkcionirali. Skokovi napona mogu povremeno pokvariti njihovo programiranje.

Put 3: ECU / Kalibracija softvera kontrolera

Moderne konstrukcije sve više koriste samostalne upravljačke jedinice motora (ECU) ili digitalne zaslone na ploči. Ovi se sustavi ne oslanjaju na fiksne analogne hardverske kalibracije. Umjesto toga, definirate parametre u softverskom sučelju.

• Prednosti: Suočavate se s nultim troškovima hardvera. Ova se metoda pokazala idealnom za EFI pretvorbe koje pokreću sustavi kao što su Holley, Haltech ili HP Tuneri. Jednostavno upišete vrijednosti Empty i Full u tablicu skaliranja, a računalo će se pobrinuti za ostalo.

• Nedostaci: Strogo zahtijeva digitalnu ploču ili ECU postavku koja može prilagoditi skaliranje senzora. Tradicionalni analogni mjerači ne mogu imati koristi od ove manipulacije na razini softvera.

Stvarnosti implementacije: Rizici testiranja i uzemljenja

Čak i savršeno usklađene komponente neće uspjeti ako su loše instalirane. Neispravno uzemljenje ostaje jedini najčešći razlog zašto kompatibilni odašiljač i mjerač ne rade ispravno. Plutajuće uzemljenje dodaje nenamjeran otpor električnom krugu, umjetno iskrivljujući očitanje mjerača prema kraju 'visokog otpora' zahvata. Ako vam igla nepravilno poskakuje kad udarite u neravninu, gotovo sigurno imate labav ili korodiran spoj uzemljenja.

Kako biste spriječili ove frustrirajuće električne gremline, morate slijediti strogi protokol testiranja prije završetka bilo kakve instalacije. Ispitivanje na stolu provjerava zdravlje komponenti bez podvlačenja ispod vozila.

Protokol testiranja:

1. Potpuno odvojite žicu odašiljača od mjerača kako biste izolirali strujni krug.

2. Postavite digitalni multimetar za mjerenje oma (Ω).

3. Postavite jednu sondu multimetra na izlazni terminal pošiljatelja. Postavite drugu sondu na poznato, čisto tlo šasije.

4. Polako fizički pomaknite polugu plovka od donjeg položaja (prazno) do gornjeg položaja (puno). Ako je jedinica već instalirana, postupno punite spremnik pomoću kante za mjerenje kako biste ručno zabilježili krivulju otpora.

5. Promatrajte zaslon multimetra. Brojevi otpora trebali bi se lagano kretati gore ili dolje. Svaki iznenadni skok na nulu (mrtvi kratki spoj) ili beskonačnost (otvoreni krug) ukazuje na oštećenu otporničku ploču.

Osim električne točnosti, morate dati prednost mehaničkoj sigurnosti. Sustavi goriva rade u okruženjima zasićenim visoko zapaljivim parama. Pobrinite se da svi priključci na spremniku goriva koriste zapečaćene automobilske konektore otporne na iskrenje. Standardne neizolirane lopatice za savijanje izazivaju koroziju i predstavljaju ozbiljan rizik od požara. Toplo preporučujemo korištenje konektora Weatherpack ili Deutsch stila. Ove zabrtvljene jedinice štite od vlage, jamče jak kontakt terminala i smanjuju rizik od zalutalih iskri u blizini izvora para goriva.

Uobičajena pogreška tijekom implementacije uključuje oslanjanje na trake šasije spremnika goriva za uzemljenje. Hrđa i gumeni izolatori lako ometaju ovaj put. Uvijek povucite žicu za uzemljenje izravno od prirubnice odašiljača do čiste, gole metalne točke na glavnoj šasiji vozila.

Logika užeg izbora: sljedeći koraci za vašu izgradnju

Primjena ovog znanja zahtijeva uvid u trenutno stanje vašeg projekta. Najbolji put naprijed u potpunosti ovisi o tome gdje se trenutno nalazite u procesu izgradnje. Pregledajte ove djelotvorne sljedeće korake kako biste finalizirali arhitekturu svog sustava.

Ako imate deinstaliran spremnik: ručno izmjerite otpor pošiljatelja prije instalacije. Upotrijebite svoj multimetar da zabilježite vrijednosti Empty i Full dok jedinica stoji na vašem radnom stolu. Nakon što potvrdite ove brojke, spojite kupnju mjerača izravno s ovim očitanjem. Ako odvojite pet minuta za mjerenje golog spremnika, kasnije ćete uštedjeti sate dijagnostičkog rada.

Ako zadržavate rijedak OEM mjerač: Očuvanje klasične ploče s instrumentima često znači zadržavanje originalnih instrumenata. Umjesto da pokušavate pronaći savršeno usklađenu klasičnu odašiljačku jedinicu, kupite inline programabilni pretvarač signala. Moderni rezervni spremnici koriste različite otpore. Programabilni modul znatno je isplativiji i pouzdaniji od pokušaja namotavanja mehaničkog reostata odašiljača kako bi odgovarao mjeraču starom 60 godina.

Ako koristite samostalni ECU: Moderna elektronika nudi vrhunsku fleksibilnost. Kupite najpouzdaniji pošiljatelj koji je lako dostupan na tržištu danas. Uobičajene preglede poput 0-90 ili 240-33 i dalje je nevjerojatno lako pronaći. Instalirajte robusni hardver, pokrenite prijenosno računalo za ugađanje i mapirajte krivulju napon/ohm izravno u softveru za kalibraciju. Ovo u potpunosti zaobilazi analogna ograničenja i pruža vrhunsku točnost.

Zaključak

Spajanje pošiljatelja goriva i mjerača nije igra pogađanja; to je jednostavna vježba za određivanje granica otpora i smjera kretanja. Mapiranjem vaših točnih vrijednosti praznog i punog oma eliminirate nagađanja koja uzrokuju mrtve crtice i zaglavljena vozila.

Trebali biste dati prioritet izravnom usklađivanju hardvera gdje je to moguće, održavajući analogne sklopove što je moguće jednostavnijim. Međutim, kada je očuvanje naslijeđenog hardvera nadzorne ploče strogo potrebno, iskoristite pouzdane ugrađene pretvarače signala ili ECU alate za mapiranje kako biste premostili komunikacijski jaz.

Uvijek testirajte svoje komponente na stolu digitalnim multimetrom prije izvođenja konačne instalacije. Potvrđujući glatke pokrete otpora izvan vozila štiti vaše vrijeme i proračun. Konačno, dajte prednost čistim, namjenskim uzemljenjima šasije i zapečaćenim električnim konektorima kako biste osigurali da vaš savršeno usklađeni sustav ostane točan godinama koje dolaze.

FAQ

P: Mogu li koristiti bilo koji senzor goriva sa svojim naknadnim mjeračem?

O: Ne. Raspon otpora pošiljatelja (npr. 240-33 ohma) mora izričito odgovarati programiranom rasponu mjerača. Nepodudaranja uzrokuju ozbiljne netočnosti. Ako ne možete izravno uskladiti hardver, morate instalirati inline programabilni pretvarač za prevođenje signala.

P: Zašto moj mjerač goriva očitava unatrag?

O: Vjerojatno imate problem kompatibilnosti s obrnutim pregledom. Na primjer, možda koristite mjerač 0-90 ohma s odašiljačem od 90-0 ohma. To zahtijeva zamjenu jedne od fizičkih komponenti ili instaliranje modula sučelja za okretanje kako bi se ispravio izlaz.

P: Kako mogu testirati je li moj otpornički senzor razine goriva pokvaren?

O: Uklonite odašiljač i spojite multimetar na ohme preko terminala signala i uzemljenja. Polako pomičite polugu plovka. Otpor bi se trebao glatko mijenjati. Ako očitanje padne na nulu (kratki spoj) ili beskonačno (otvoreni krug) usred mjerenja, unutarnja ploča je oštećena.

P: Trebam li posebnog pošiljatelja za EFI konverziju?

O: Ne nužno. Većina samostalnih ECU-a može se kalibrirati putem softvera za očitavanje bilo kojeg standardnog rezistivnog pomaka. Sve dok znate točne vrijednosti praznog i punog ohma vaše postojeće jedinice, možete programirati ECU da ih savršeno očitava.
