Cara Memilih Sensor Ketinggian Air untuk Pendingin Evaporatif dan Menara Pendingin

Kegagalan sensor dalam sistem pendingin memicu risiko operasional yang sangat buruk. Proses kering secara rutin menghancurkan pompa-pompa mahal dalam hitungan menit. Cekungan yang meluap membuang ribuan galon air dan menimbulkan bahaya yang signifikan terhadap fasilitas. Tingkat rendah yang tidak disadari sering kali memaksa penghentian termal pada infrastruktur penting, sehingga mengganggu operasi penting. Pengaturan pendinginan evaporatif menghadirkan lingkungan unik yang keras untuk perangkat elektronik sensitif. Anda harus memperhitungkan kerak mineral yang parah saat memilih komponen. Turbulensi fluida yang konstan menurunkan akurasi pengukuran secara terus menerus. Pertumbuhan biologis dan dosis bahan kimia yang agresif secara agresif menyerang material yang terendam. Mengandalkan perangkat keras dasar sering kali menyebabkan kegagalan sistem yang parah selama puncak permintaan musim panas. Kami membuat panduan ini sebagai kerangka pragmatis yang berfokus pada teknik. Anda akan mempelajari cara mengevaluasi dan memilih teknologi sensor yang tepat secara efisien. Kami mendasarkan keputusan ini pada tuntutan aplikasi yang ketat dan keandalan jangka panjang yang telah terbukti. Pendekatan kami menghilangkan dugaan-dugaan dari fase desain kritis. Anda dapat menerapkan prinsip-prinsip ini pada unit komersial kecil dan instalasi pendingin industri besar.

Poin Penting

• Memilih sebuah sensor ketinggian air pendingin evaporatif memerlukan keseimbangan biaya di muka dengan realitas pemeliharaan kerak dan pengotoran biologis.

• Sensor non-kontak atau solid-state (kapasitif, optik, ultrasonik) menawarkan keandalan jangka panjang yang lebih tinggi dibandingkan sakelar pelampung mekanis tradisional di lingkungan pendinginan yang keras.

• Mengkonsolidasikan titik data melalui gabungan ketinggian air dan sensor suhu NTC mengurangi kerumitan pemasangan dan risiko titik kegagalan.

• Aplikasi pusat data dan menara pendingin industri menuntut kepatuhan yang ketat terhadap kompatibilitas material (misalnya PTFE/Stainless Steel) dan sinyal keluaran spesifik untuk integrasi BMS (Building Management System).

Mendiagnosis Tantangan Lingkungan Sistem Pendingin

Kandungan mineral yang tinggi langsung menimbulkan masalah pada peralatan pendingin. Air sadah meninggalkan endapan kalsium yang banyak pada komponen yang terendam. Penskalaan ini mau tidak mau menjembatani kontak listrik. Ini juga membuat komponen bergerak pada sakelar mekanis dasar macet. Pertumbuhan alga semakin memperumit lingkungan. Film biologis melapisi permukaan sensor dengan cepat di lingkungan yang hangat. Mereka memblokir transmisi sinyal optik dan mengisolasi probe termal. Kita harus memperlakukan permasalahan kualitas air ini sebagai kendala desain struktural yang utama. Anda tidak bisa begitu saja memasang komponen standar dan mengharapkan kelangsungan jangka panjang dalam sistem loop terbuka.

Perputaran pompa menimbulkan turbulensi fluida yang masif. Getaran kipas bergetar secara agresif melalui sasis pemasangan. Kekuatan fisik ini berdampak langsung pada keakuratan sensor. Mereka sering kali menghasilkan pembacaan yang salah atau sinyal 'memantul'. Permukaan yang tidak stabil menipu pengontrol dasar untuk memutar katup pengisian dengan cepat. Peralihan hidup-mati yang terus-menerus ini menyebabkan relai terbakar sebelum waktunya. Anda harus mengurangi getaran fisik ini untuk menjaga stabilitas sistem. Peredam mekanis dan penyaringan sinyal menjadi persyaratan teknik penting untuk pengoperasian yang andal.

Paparan bahan kimia memerlukan pemilihan bahan yang cermat. Tim pemeliharaan secara teratur menambahkan biosida yang kuat untuk membunuh bakteri berbahaya. Mereka menggunakan agen anti-kerak yang agresif untuk melindungi penukar panas. Campuran glikol mencegah pembekuan selama pengoperasian musim dingin. Bahan kimia keras ini menimbulkan korosi pada plastik standar dengan cepat. Mereka melarutkan logam murah dalam hitungan bulan. Anda memerlukan ketahanan kimia yang kuat untuk mencegah kegagalan dini. Menentukan material yang salah akan menyebabkan kebocoran housing dan korsleting internal.

Lingkungan pengoperasian menghadapi fluktuasi suhu yang ekstrem. Proses industri membuang beban panas dalam jumlah besar ke loop pendingin. Pengaturan pendingin cair pusat data beroperasi di bawah batasan termal yang ketat. Cuaca musim dingin menimbulkan risiko pembekuan yang parah pada cekungan luar ruangan. Anda harus menilai rentang suhu pengoperasian puncak sebelum menentukan peralatan apa pun. Panas ekstrem akan menurunkan kualitas perangkat elektronik internal seiring berjalannya waktu. Air yang membeku akan mengembang dan menghancurkan lapisan halus dengan mudah. Insinyur harus memperhitungkan musim ekstrem ini selama fase spesifikasi awal.

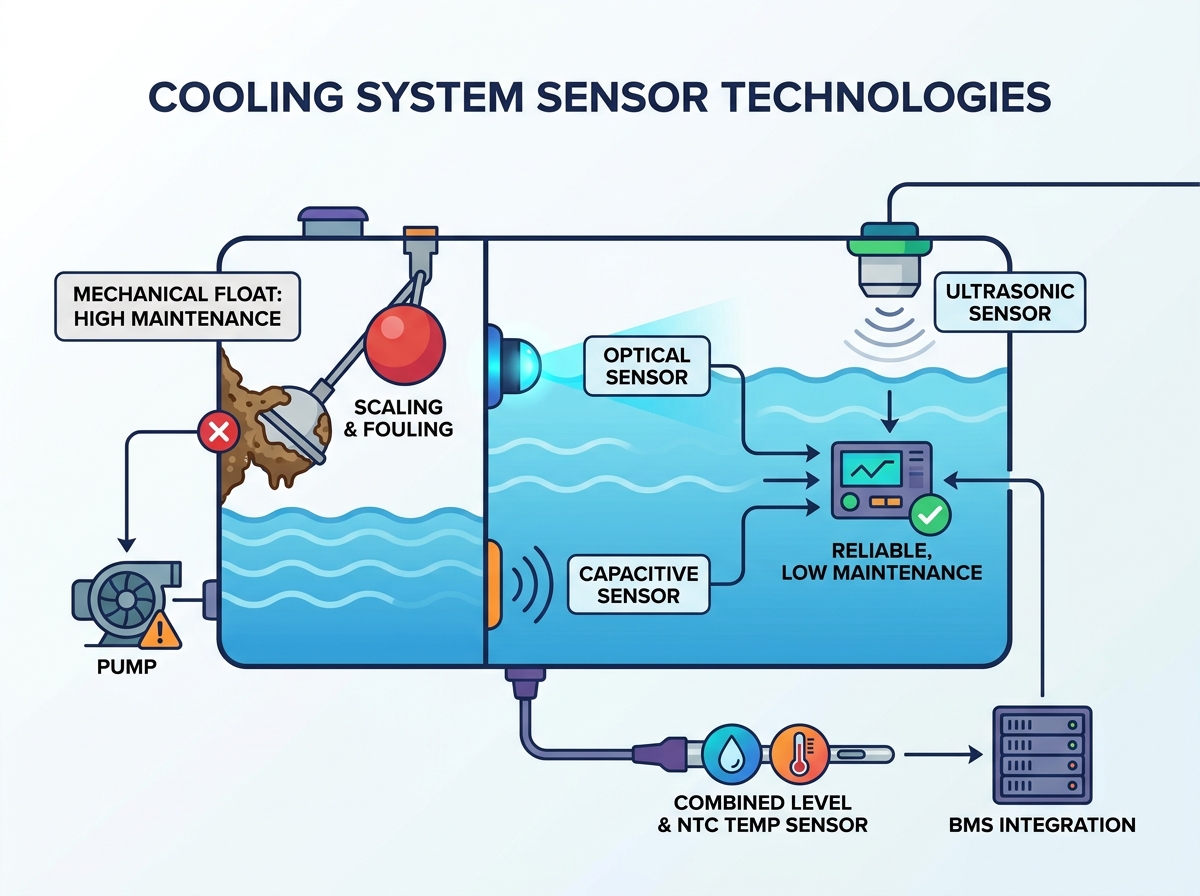

Mengevaluasi Teknologi Sensor untuk Sistem Pendingin

Insinyur harus mencocokkan metode deteksi dengan tantangan lingkungan tertentu. Tidak ada satu teknologi pun yang dapat menyelesaikan setiap masalah pengukuran dengan sempurna. Anda harus mempertimbangkan kekuatan masing-masing metode dibandingkan dengan bahaya operasional unik di fasilitas Anda.

Sakelar Apung Mekanis

Pelampung mekanis menawarkan biaya perangkat keras dimuka yang paling rendah. Namun, mereka menanggung beban pemeliharaan tertinggi seiring berjalannya waktu. Mereka mengandalkan daya apung fisik untuk menggerakkan saklar buluh magnetis. Kami merekomendasikannya hanya untuk sistem air bersih skala kecil. Anda dapat menentukan unit mekanis dasar untuk lingkungan perumahan sederhana. Namun, penumpukan kalsium dengan mudah menyumbat bagian-bagian yang bergerak ini. Mereka sering gagal dalam aplikasi air sadah. Anda akan menghabiskan banyak waktu untuk membersihkannya secara manual untuk memulihkan fungsionalitas.

Sensor Optik / Fotolistrik

Model optik memberikan deteksi tingkat titik dengan presisi tinggi. Mereka sama sekali tidak menampilkan bagian yang bergerak. Jejaknya yang ringkas menjadikannya sangat baik untuk ruang pemasangan yang sempit. Mereka mendeteksi perbedaan pembiasan cahaya antara udara dan cairan. Sayangnya, prisma optik memerlukan perawatan rutin. Ganggang atau kerak yang berat akan membutakan lensa sensitif. Anda harus membersihkannya untuk mencegah pembacaan 'basah' yang salah. Mereka bekerja paling baik di akuarium yang gelap dan tertutup di mana alga tidak dapat tumbuh.

Sensor Tingkat Kapasitif

Teknologi kapasitif bekerja sempurna untuk tangki non-logam. Unit-unit ini mendeteksi keberadaan cairan secara langsung melalui dinding plastik. Pendekatan ini sepenuhnya menghilangkan korosi kontak menengah. Ini juga mengabaikan masalah penskalaan sepenuhnya. Medan listrik merasakan pergeseran dielektrik ketika air naik ke dalam tangki. Anda mendapatkan keandalan luar biasa dengan menjaga perangkat elektronik tetap kering. Mereka mewakili peningkatan besar atas pelampung mekanis untuk desain bak plastik modern.

Sensor Ultrasonik / Radar

Akustik non-kontak memberikan kemampuan pengukuran kontinu yang sangat baik. Unit ultrasonik berfungsi sebagai kontinu terbaik sensor level menara pendingin untuk keperluan industri skala besar. Ia tetap kebal terhadap kimia air yang agresif. Transduser tidak pernah menyentuh permukaan cairan. Namun, Anda harus merencanakan lokasi pemasangan secara strategis. Struktur tangki internal dengan mudah menyebabkan gangguan ultrasonik. Penempatan yang hati-hati mencegah pantulan gema palsu dari pipa dan tangga.

Probe Konduktivitas

Probe konduktivitas menawarkan kontrol tingkat titik yang andal untuk tangki logam. Mereka memicu perintah pengisian atau pengosongan secara tepat dengan mengukur hambatan listrik. Cairan bertindak sebagai konduktor antara dua batang logam. Anda harus menggunakan arus bolak-balik (AC) untuk rangkaian listrik ini. Arus searah menyebabkan elektrolisis probe cepat dan kegagalan besar. Mereka menangani suhu tinggi dengan sangat baik bila dikonfigurasi dengan benar.

Tabel 1: Perbandingan Teknologi Sensor untuk Sistem Pendingin

Spesifikasi Utama dan Persyaratan Integrasi

Pemilihan Bahan (Bagian yang Dibasahi)

Anda harus mengevaluasi material perumahan terhadap kimia fluida secara ketat. Biosida dengan cepat merusak perlengkapan PVC standar atau kuningan murah. Mengabaikan kompatibilitas material menjamin umur operasional yang pendek. Ikuti pedoman materi umum berikut:

• Baja Tahan Karat 316L: Menolak sebagian besar aditif pendingin komersial secara efektif dan menangani suhu tinggi.

• Polypropylene (PP): Menangani air olahan dasar dan lingkungan asam ringan dengan baik.

• PTFE (Teflon): Menawarkan perlindungan terbaik untuk loop kimia yang sangat agresif dan mencegah adhesi kerak yang parah.

Kemampuan Multifungsi

Sistem modern mendapat banyak manfaat dari konsolidasi sensor cerdas. Pertimbangkan keandalan yang kuat dalam penerapan perangkat pengukuran gabungan. Mengukur beberapa parameter dalam satu wadah akan menyederhanakan pengkabelan secara signifikan. Ini secara drastis mengurangi jumlah penetrasi tangki yang dibutuhkan. Anda mendapatkan data penting untuk modulasi kecepatan kipas dengan mudah. Pelacakan parameter ganda juga menyederhanakan logika perlindungan pembekuan untuk unit luar ruangan. Konsolidasi ini mengurangi potensi titik kebocoran dalam sistem cairan bertekanan.

Sinyal & Kontrol Keluaran

Arsitektur kontrol Anda menentukan format keluaran yang diperlukan. Sinyal analog seperti 4-20mA atau 0-10V memungkinkan pemantauan volume berkelanjutan. Mereka membiarkan pengontrol melacak tingkat penguapan yang tepat secara real-time. Output digital atau relai berfungsi lebih baik untuk kontrol pompa sederhana. Arsitektur pusat data modern memerlukan protokol konektivitas tingkat lanjut. Tekankan kompatibilitas IoT dan BMS untuk integrasi fasilitas yang lancar. Output terstandar memungkinkan penggantian perangkat keras yang lebih mudah di masa depan.

Faktor Pemasangan dan Bentuk

Keterbatasan ruang sering kali menentukan faktor bentuk fisik perangkat. Sensor vertikal yang dipasang di atas menjauhkan kabel sensitif dari zona percikan. Unit yang dipasang di bawah berfungsi dengan baik untuk bejana tekan yang tertutup sepenuhnya. Pemasangan di dinding samping horizontal menawarkan akses cepat bagi teknisi pemeliharaan. Selalu pertimbangkan aksesibilitas fisik untuk pemeliharaan di masa mendatang. Anda harus menyisakan ruang yang cukup untuk melepas unit untuk pembersihan berkala. Perangkat yang ditempatkan dengan buruk jarang menerima perawatan rutin yang tepat.

Kerangka Keputusan Khusus Aplikasi

Industri yang berbeda menghadapi profil risiko yang sangat berbeda. Anda harus menyesuaikan kerangka pilihan Anda untuk aplikasi target. Pendekatan umum jarang berhasil di berbagai lingkungan operasi.

Pendinginan Cairan Pusat Data

Pusat data beroperasi tanpa toleransi terhadap kebocoran. Aliran kering menyebabkan peristiwa termal yang dahsyat dalam hitungan menit. Anda harus memprioritaskan sensor solid-state dengan redundansi tinggi. Memerlukan output digital untuk integrasi BMS instan dan pemicu alarm. Sifat anti-korosi yang ketat tidak dapat dinegosiasikan untuk cairan dielektrik. Lingkaran air yang diolah juga menuntut kompatibilitas material yang murni. Fasilitas sering kali mewajibkan pengaturan sensor ganda untuk redundansi cadangan yang kritis.

Menara Pendingin Industri Berat

Pendinginan industri memerlukan pengelolaan volume air dalam jumlah besar setiap hari. Kami fokus pada pengukuran level berkelanjutan menggunakan unit Ultrasonik atau Radar canggih. Sistem ini memantau tingkat penguapan yang tepat secara terus menerus. Data tersebut membantu operator mengatur jadwal pemberian dosis bahan kimia secara tepat. Mengutamakan ketahanan yang ekstrim dan ketahanan terhadap getaran yang berat. Sensor harus bertahan dalam kondisi pengoperasian yang brutal dan sepanjang waktu. Mereka sering beroperasi di lingkungan atmosfer yang sangat tercemar.

Pendingin Evaporatif HVAC Komersial

Unit atap komersial memerlukan keandalan yang sangat hemat biaya. Fokus pada saklar tingkat titik yang kuat untuk aplikasi standar ini. Sensor optik atau pelampung yang sangat terlindungi bekerja dengan sangat baik. Peralatan harus tahan terhadap penghentian musiman yang lama. Ini juga menghadapi penskalaan yang intens selama permulaan musim panas awal. Integrasi yang sederhana dan penggantian yang mudah mendorong pilihan desain spesifik ini. Standarisasi komponen Anda untuk menyederhanakan rutinitas perawatan musiman.

Risiko Implementasi dan Pembelajaran Peluncuran

Melewati Turbulensi

Agitasi permukaan merusak stabilitas sinyal dengan cepat. Kami sangat menyarankan pemasangan sumur penyulingan khusus. Anda dapat membuatnya dengan mudah dari pipa PVC berlubang. Pipa tersebut melindungi elemen pengukur dari turbulensi air langsung. Ini memastikan pembacaan yang sangat stabil bahkan selama siklus pompa yang agresif. Penambahan mekanis sederhana ini mencegah perilaku katup yang tidak menentu. Ini tetap menjadi praktik terbaik industri untuk pengaturan cekungan terbuka.

Perlindungan Pengkabelan dan Masuknya Air

Kelembapan merusak perangkat elektronik yang sangat bagus melalui aksi kapiler. Kondensasi mengalir melalui kabel yang tertutup rapat langsung ke dalam rumah sensor. Kami menekankan pentingnya konektor berperingkat IP67 atau IP68. Penyegelan yang tepat mencegah masuknya kelembapan secara permanen. Selalu lingkarkan kabel ke bawah untuk membuat tepian tetesan pelindung. Jangan meremehkan kekuatan destruktif dari kelembapan tinggi di menara pendingin.

Jadwal Pemeliharaan

Anda harus menetapkan ekspektasi operasional yang realistis untuk tim pemeliharaan Anda. Tidak ada perangkat terendam yang sepenuhnya bebas perawatan dalam air pendingin loop terbuka. Penumpukan mineral selalu terjadi pada akhirnya. Terapkan rutinitas servis yang ketat dan proaktif.

1. Jadwalkan inspeksi visual berdasarkan data kesadahan air regional.

2. Isolasi sensor sepenuhnya dari loop kontrol aktif sebelum dibersihkan.

3. Gunakan asam pembersih kerak ringan yang disetujui untuk bahan rumah tertentu.

4. Bilas komponen secara menyeluruh dengan air bersih sebelum pemasangan ulang.

5. Verifikasi kalibrasi sinyal secara manual sebelum menghidupkan loop pendingin.

Pemeliharaan proaktif mencegah kegagalan darurat selama beban pendinginan puncak musim panas.

Kesimpulan

Insinyur sering kali mengetahui sejak awal bahwa suku cadang termurah menimbulkan beban perawatan tertinggi. Pelampung mekanis standar diperkirakan akan gagal dalam lingkungan pendinginan yang keras. Pilihan akhir Anda harus benar-benar selaras dengan kualitas air setempat. Skalanya harus sesuai dengan ukuran fasilitas secara keseluruhan. Itu juga perlu mendukung kemampuan integrasi spesifik Anda. Berinvestasi pada teknologi solid-state atau non-kontak akan menghasilkan stabilitas jangka panjang.

Mulailah dengan mengaudit kimia air pendingin Anda secara menyeluruh. Identifikasi mineral dan biosida spesifik yang aktif di loop Anda. Dasarkan input sistem kontrol Anda untuk menentukan jenis sinyal yang diperlukan. Putuskan antara kontrol relai lokal sederhana dan integrasi BMS tingkat lanjut. Selesaikan penilaian penting ini sebelum meminta sampel atau lembar spesifikasi dari produsen. Perencanaan yang tepat memastikan Anda menerapkan solusi yang andal dan rendah pemeliharaan.

Pertanyaan Umum

T: Sensor ketinggian air apa yang paling andal untuk lingkungan air sadah?

J: Sensor ultrasonik kapasitif atau non-kontak memiliki kinerja terbaik. Mereka sepenuhnya mengabaikan masalah penskalaan yang melekat pada pelampung mekanis. Karena unit kapasitif merasakan melalui dinding plastik, kalsium tidak pernah menyentuh elemen penginderaan. Versi ultrasonik memantulkan gelombang suara dari atas, menjaga transduser sepenuhnya dari cairan keras.

T: Dapatkah satu sensor memonitor level dan suhu cairan?

J: Ya, banyak desain modern yang dilengkapi termistor NTC terintegrasi di dalam housing utama. Konsolidasi ini menghemat ruang berharga di dalam bak pendingin kompak. Ini secara signifikan mengurangi kerumitan pemasangan kabel dan waktu pemasangan. Unit fungsi ganda menyediakan data termal penting sekaligus mencegah skenario pengeringan yang berbahaya.

T: Bagaimana cara menghentikan turbulensi yang menyebabkan pembacaan level yang salah di menara pendingin?

A: Anda harus memasang sumur yang tenang. Pipa berlubang ini melindungi sensor dari guncangan permukaan langsung. Selain itu, Anda dapat memprogram penundaan waktu elektronik ke dalam panel kontrol. Pemfilteran sinyal ini mengabaikan percikan sesaat. Terakhir, selalu letakkan sensor jauh dari saluran masuk air yang bergejolak dan zona hisap pompa yang kuat.

T: Mengapa sensor level optik gagal pada pendingin evaporatif luar ruangan?

J: Sinar matahari langsung dan air hangat mendorong pertumbuhan alga dengan cepat. Film biologis ini melapisi prisma optik yang halus. Sensor kemudian kesulitan membedakan antara udara dan cairan, sehingga menyebabkan pembacaan yang salah. Anda dapat mengatasinya dengan menerapkan jadwal pembersihan berkala atau menggunakan desain tangki buram untuk menghalangi sinar matahari.
